微服务分布式事务组件Seata

Seata是分布式事务的当前解决方案。当前Seata版本为1.5.1

下图为微服务架构图

目前SpringCloudAlibaba中各个组件的版本搭配

Spring Cloud Alibaba Version	Sentinel Version	Nacos Version	RocketMQ Version	Dubbo Version	Seata Version
2.2.8.RELEASE	1.8.4	2.1.0	4.9.3	~	1.5.1

分布式事务

事务的分类

事务本质上就是一组逻辑操作。事务的原子性要求事务内的所有逻辑操作要么全部完成，要么全部失败。

事务主要分为本地事务和分布式事务两种。

本地事务

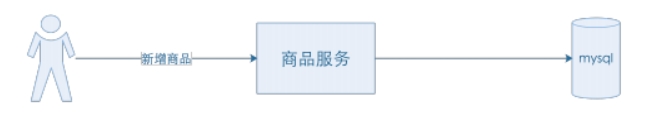

本地事务一般是指服务自身的逻辑操作。并且只涉及到一个服务，一个数据库。

本地事务的ACID特性是由数据库直接提供支持。

分布式事务

分布式事务一般是指多个服务共同组成的逻辑操作。并且会涉及到多个服务，多个数据库。

简而言之，分布式事务可以理解为多个本地事务组合为一个大事务。

由于分布式事务涉及到多个数据库，那么分布式事务的ACID特性就无法单纯由数据库的事务机制来提供了。

分布式事务的问题

由于分布式事务是由多个本地事务组成的。而每个本地事务都有自己的业务逻辑操作和数据库操作。

当分布式事务中的某个操作失败了，那么为了保证分布式事务的原子性，分布式事务中的其他读写操作也要进行失败处理。只有当分布式事务中的所有操作都成功了，那么这个分布式事务才算成功。

即分布式事务中的所有操作，要么全部成功，要么全部失败。

分布式事务的使用场景

通常情况下，事务的ACID特性都是由数据库来实现。例如Spring事务的底层就是调用各个数据库的事务实现的。

由于分布式事务涉及到多个服务，多个数据库。那么分布式事务的ACID特性就无法单纯由数据库的事务来提供了。

分布式事务的使用场景如下：

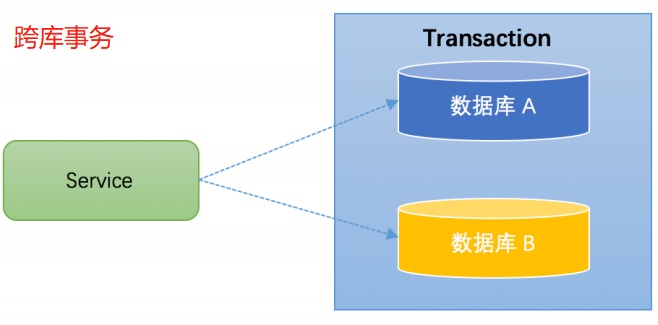

1. 跨库事务: 跨库事务指的是一个业务功能需要操作多个数据库。这种情况下会面临着分布式事务的问题。

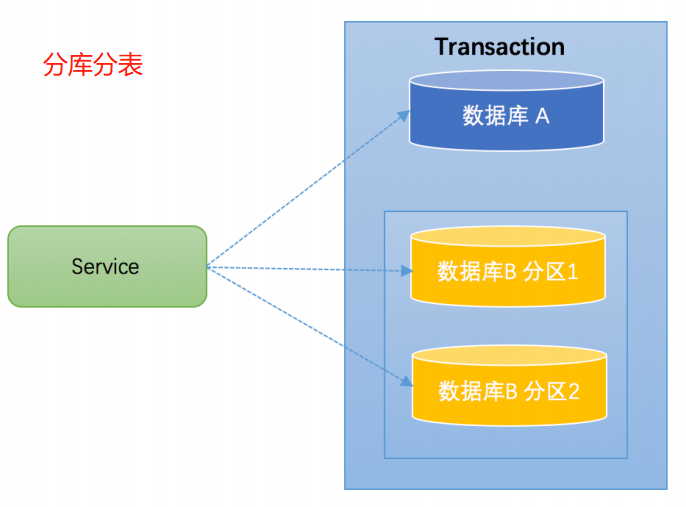

2. 分库分表: 当数据库分库分表之后，一个业务功能也会涉及到操作多个数据库的情况。此时要保证多个数据库的操作要么都成功，要么都失败，因此分库分表的情况下也会面临着分布式事务的问题。

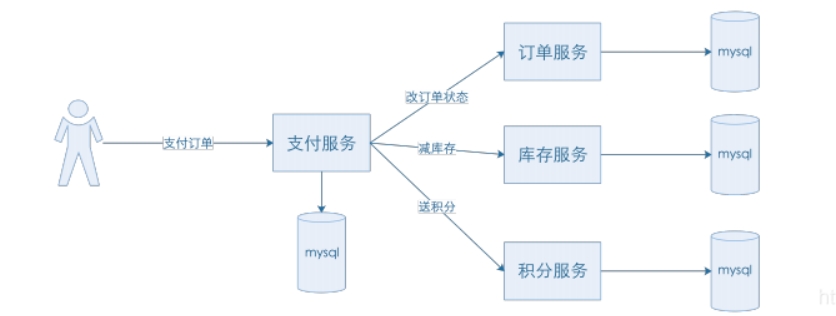

3. 微服务: 在微服务架构下，一个业务功需要调用多个服务，多个数据库。那么也会面临着分布式事务的问题。

解决分布式事务问题的理论基础

由于分布式事务，涉及到多个事务，多个数据库。那么如何保证分布式事务中的操作要么全部完成，要么全部失败。

目前解决分布式事务问题的理论基础，有2PC和3PC协议。

2PC协议

2PC协议，全称2阶段提交协议。2PC协议将分布式事务划分为2个阶段来完成。

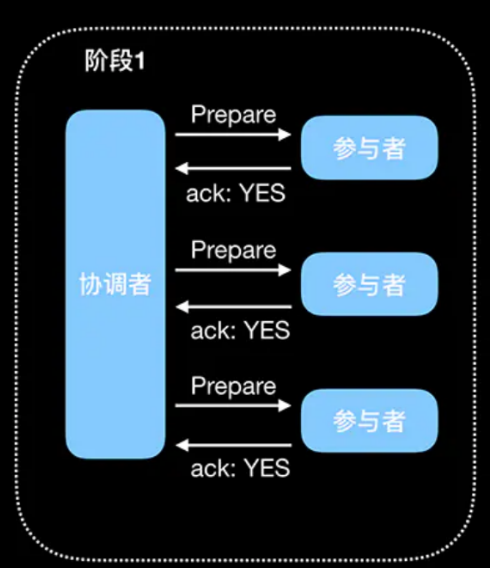

阶段1(准备阶段):

1. 事务协调者向所有的事务参与者发送准备请求。
2. 各个参与者接收到准备请求后，执行各自的事务操作，但不提交事务。
3. 各个参与者将事务操作完成后，将操作结果告诉给事务协调者。
4. 事务协调者收到各个参与者的事务操作结果后。如果所有参与者的事务操作都完成了，那么进入到阶段2。否则就进入到回退阶段。

• 协调者:用于管理分布式事务中的所有事务.
• 参与者:可以是数据库,也可以是单个服务.

阶段1（准备阶段。错误情况下）

1. 如果在阶段1中，协调者没有收到所有参与者的成功响应。
2. 那么协调者会给所有参与者发送回退请求。让所有参与者进行回退操作。
3. 由于阶段1的参与者都没有事务提交，因此阶段1的参与者都可以进行事务回退操作。

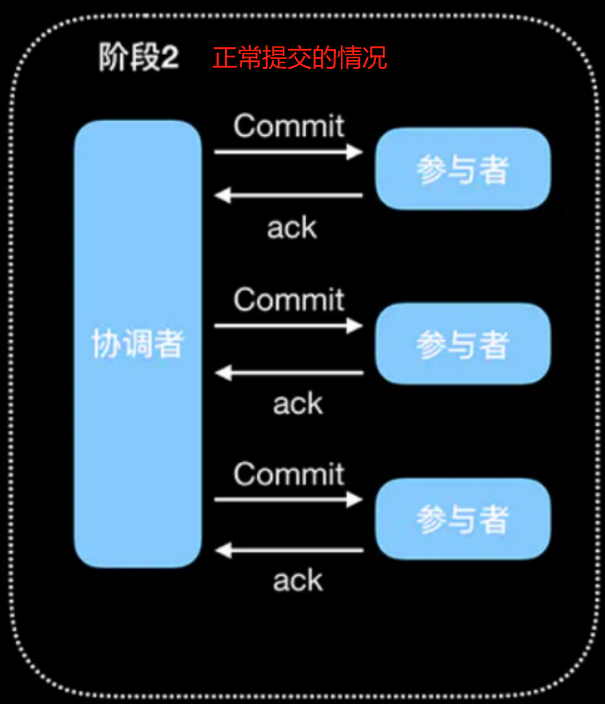

阶段2(提交阶段。正常情况下)

1. 当阶段1完成后，即协调者收到所有参与者的成功响应后。开始进行阶段2。
2. 协调者会向所有参与者发送 Commit 提交请求。
3. 参与者收到 Commit 提交请求后，进行事务提交。事务提交完成后，释放事务占用的所有资源。
4. 参与者在事务提交完成之后向协调者发送成功响应。
5. 协调者接收到所有参与者的 YES 响应后，那么分布式事务就完成了。

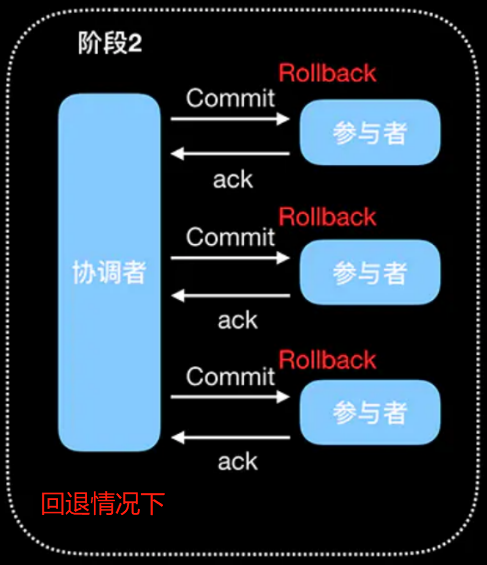

阶段2(提交阶段。错误情况下)

中断事务并回退:

1. 当参与者的事务提交失败。会向协调者发送 NO 响应。
2. 当协调者收到参与者的 NO 响应后，表示有某个事务执行失败了。
3. 此时协调者会向所有参与者发送 Rollback 回退请求。
4. 参与者收到 Rollback 回退请求后，参与者会使用阶段1生成的 Undo 日志执行事务回滚，然后释放事务占用的所有资源。
5. 参与者执行完事务回滚后，向协调者发送 Ack 响应。
6. 协调者接收到所有参与者的 Ack 响应后，完成分布式事务的回退操作。

2PC协议的问题

1. 若网络异常，导致参与者收不到协调者信息，那么参与者会一直阻塞下去。
2. 如果协调者宕机，那么参与者会一直阻塞下去。并一直占用资源。
3. 在阶段2中，如果网络异常，导致部分参与者没有收到协同者的 Commit/Rollback 请求，而其他参与者则正常收到 Commit/Rollback 操作。那么没有收到请求的参与者则继续阻塞。这时，参与者之间的数据就不再一致了。

Seata介绍

Seata是一款阿里巴巴开源的分布式事务解决方案，致力于提供高性能和简单易用的分布式事务服务。

Seata官网

在 Seata 的架构中，有三个重要的角色。

• TC 事务协调者(Transaction Coordinator) ：用于维护全局和分支事务的状态，驱动全局事务提交或回滚。
• TM 事务管理器(Transaction Manager) ：用于定义全局事务的范围：开始全局事务、提交或回滚全局事务。
• RM 资源管理器(Resource Manager) ：用于管理分支事务处理的资源，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚。

其中TC为单独部署的Seata Server服务端，TM和RM为嵌入到服务应用中的Seata Client客户端。

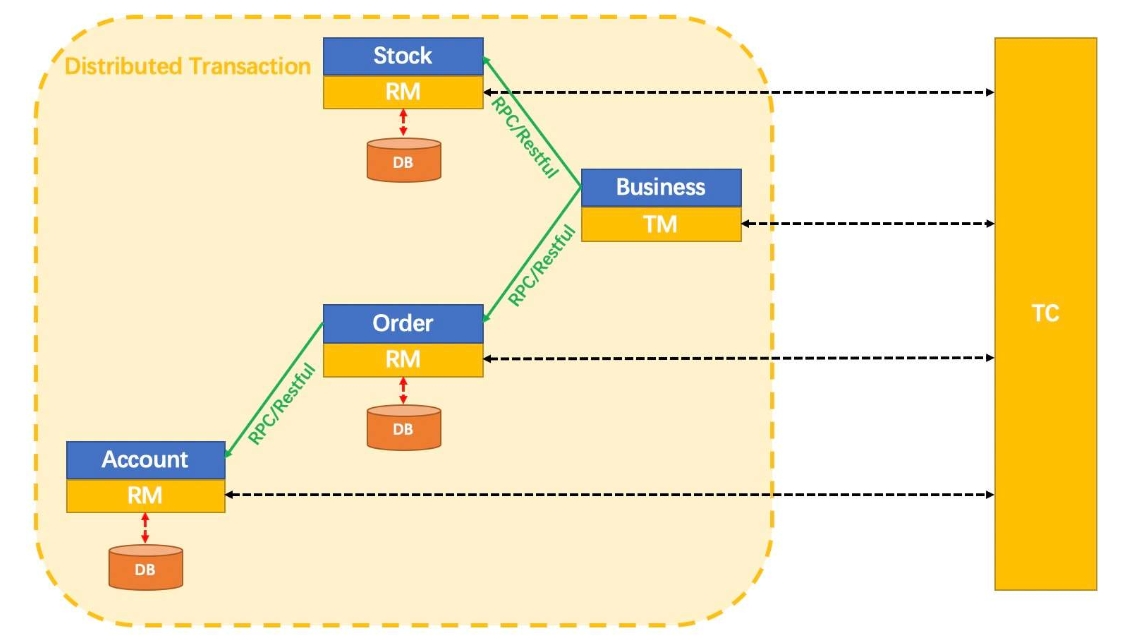

如图所示，三个角色在分布式事务中的作用。其中Business服务需要调用Stock服务，Order服务，Account服务。

Seata 服务端（TC角色）部署

① 先下载Seata 服务端的安装包，注意Seata的版本要与SpringCloudAlibaba的版本要搭配。

下载地址 https://github.com/seata/seata/releases

Seata 服务端安装包目录

② Seata服务端有3种持久化模式（store.mode）

• file：(默认单机模式)本地文件模式，全局事务会话信息读写在内存中,并持久化到本地文件/bin/sessionStore/root.data，性能较高。
• db：数据库模式（集群模式），全局事务会话信息通过db共享，性能差些。（mysql数据库仅支持5.7+版本）
• redis：redis模式，性能较高,存在事务信息丢失风险,需要提前配置redis持久化配置。

③ 启动Seata服务端

• 如果是windows环境，则运行/bin/seata-server.bat
• 如果是linux环境，则运行/bin/seata-server.sh

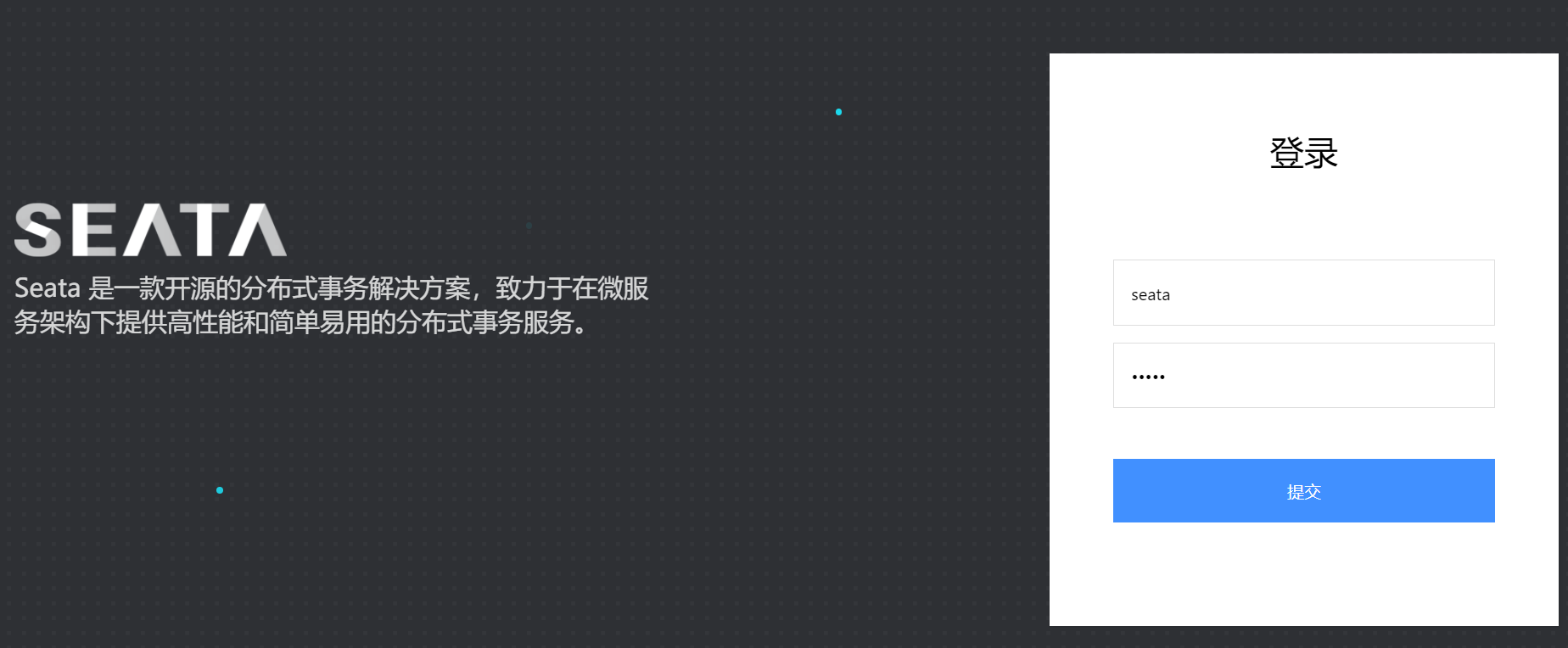

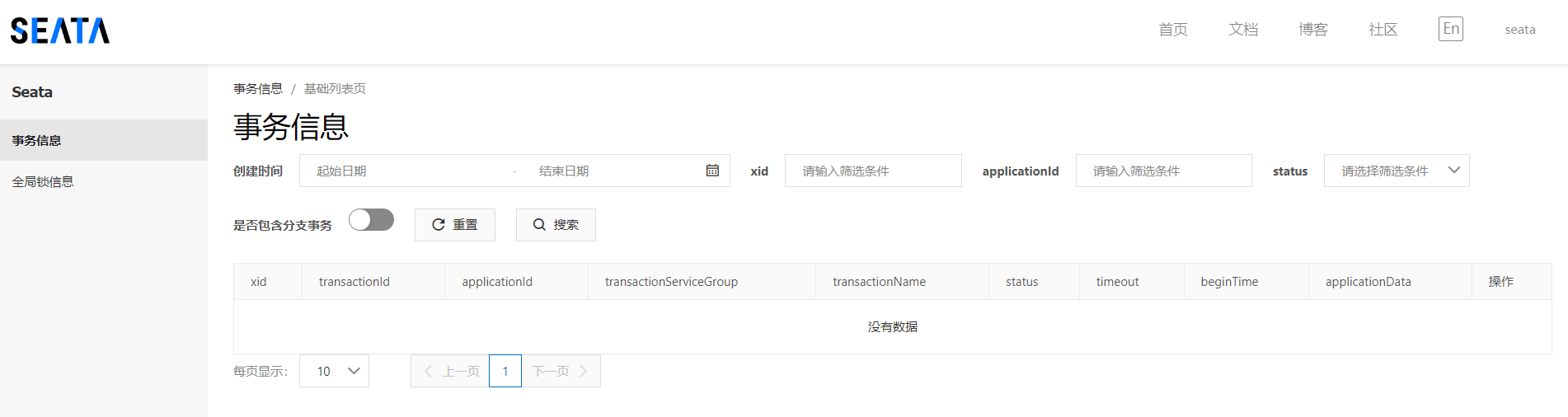

④ 访问seata服务端界面。默认访问地址：localhost:7091/#/login。账号密码是seata/seata

配置Seata服务端存持久化模式为db

1. 修改Seata服务端配置文件/conf/application.yml,修改为store.mode="db"
2. 将application.example.yml中的数据库db配置信息，复制到application.yml中,修改store.db相关属性。

seata:
  config:
    type: file
  registry:
    type: file
  store:
    mode: db  ## 模式改为db
    #### 下面是从application.example.yml中复制数据库连接信息到application.yml的
    db:
      datasource: druid
      db-type: mysql
      driver-class-name: com.mysql.jdbc.Driver
      url: jdbc:mysql://127.0.0.1:3306/seata-mysql?rewriteBatchedStatements=true
      user: root
      password: root
      min-conn: 5
      max-conn: 100
      global-table: global_table
      branch-table: branch_table
      lock-table: lock_table
      distributed-lock-table: distributed_lock
      query-limit: 100
      max-wait: 5000

3. 在数据库中创建库和表。

先创建数据库seata-mysql。然后创建相关表。然后创建表的脚本可通过下面的链接获取。

Seata建表脚本链接：https://github.com/seata/seata/blob/1.5.0/script/server/db/mysql.sql

具体的建表脚本。要注意版本，后续版本可能会变。

-- -------------------------------- The script used when storeMode is 'db' --------------------------------
-- the table to store GlobalSession data
CREATE TABLE IF NOT EXISTS `global_table`
(
    `xid`                       VARCHAR(128) NOT NULL,
    `transaction_id`            BIGINT,
    `status`                    TINYINT      NOT NULL,
    `application_id`            VARCHAR(32),
    `transaction_service_group` VARCHAR(32),
    `transaction_name`          VARCHAR(128),
    `timeout`                   INT,
    `begin_time`                BIGINT,
    `application_data`          VARCHAR(2000),
    `gmt_create`                DATETIME,
    `gmt_modified`              DATETIME,
    PRIMARY KEY (`xid`),
    KEY `idx_status_gmt_modified` (`status` , `gmt_modified`),
    KEY `idx_transaction_id` (`transaction_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

-- the table to store BranchSession data
CREATE TABLE IF NOT EXISTS `branch_table`
(
    `branch_id`         BIGINT       NOT NULL,
    `xid`               VARCHAR(128) NOT NULL,
    `transaction_id`    BIGINT,
    `resource_group_id` VARCHAR(32),
    `resource_id`       VARCHAR(256),
    `branch_type`       VARCHAR(8),
    `status`            TINYINT,
    `client_id`         VARCHAR(64),
    `application_data`  VARCHAR(2000),
    `gmt_create`        DATETIME(6),
    `gmt_modified`      DATETIME(6),
    PRIMARY KEY (`branch_id`),
    KEY `idx_xid` (`xid`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

-- the table to store lock data
CREATE TABLE IF NOT EXISTS `lock_table`
(
    `row_key`        VARCHAR(128) NOT NULL,
    `xid`            VARCHAR(128),
    `transaction_id` BIGINT,
    `branch_id`      BIGINT       NOT NULL,
    `resource_id`    VARCHAR(256),
    `table_name`     VARCHAR(32),
    `pk`             VARCHAR(36),
    `status`         TINYINT      NOT NULL DEFAULT '0' COMMENT '0:locked ,1:rollbacking',
    `gmt_create`     DATETIME,
    `gmt_modified`   DATETIME,
    PRIMARY KEY (`row_key`),
    KEY `idx_status` (`status`),
    KEY `idx_branch_id` (`branch_id`),
    KEY `idx_xid_and_branch_id` (`xid` , `branch_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE IF NOT EXISTS `distributed_lock`
(
    `lock_key`       CHAR(20) NOT NULL,
    `lock_value`     VARCHAR(20) NOT NULL,
    `expire`         BIGINT,
    primary key (`lock_key`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('AsyncCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryRollbacking', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('TxTimeoutCheck', ' ', 0);

配置Seata服务端连接到nacos注册中心

1. 从application.example.yml中复制注册中心连接信息到application.yml中。
2. 编辑registry.type属性和registry.nacos属性。

seata:
  registry:
    type: nacos   # 设置registry.type属性为nacos
    preferred-networks: 30.240.*
    nacos:
      application: seata-server     ### seata服务名称
      server-addr: 127.0.0.1:7070   ### nacos注册中心地址
      group: SEATA_GROUP
      namespace:
      cluster: default              ### nacos注册中心默认为集群模式
      username: nacos               ### nacos账户
      password: nacos               ### nacos密码

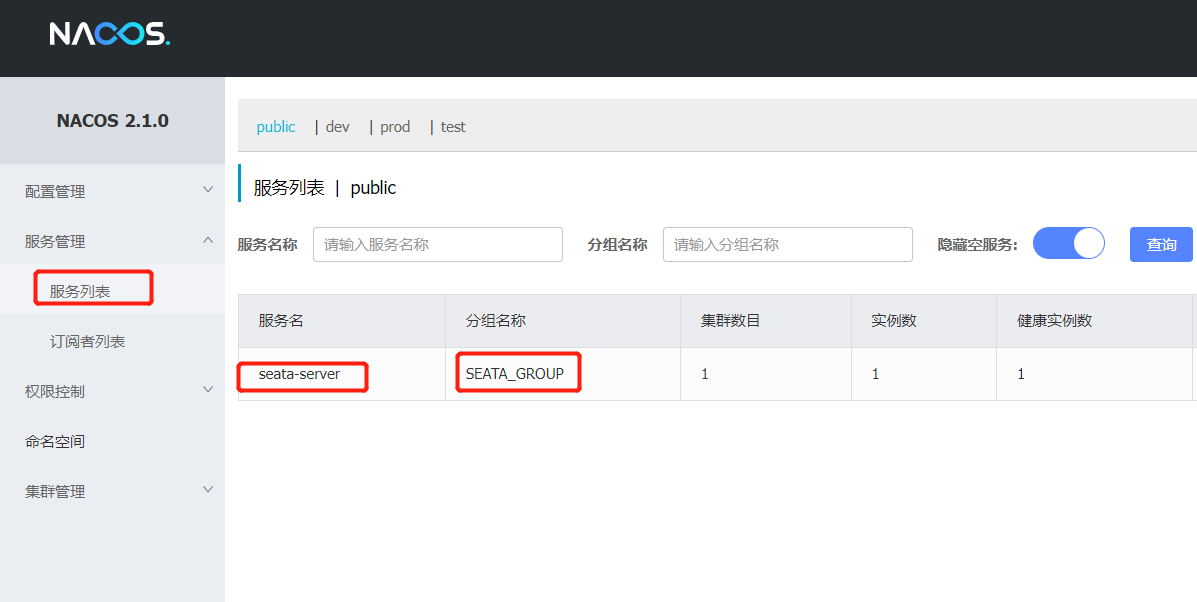

如图所示，成功把Seata服务端注册到Nacos中

配置Seata服务端连接nacos配置中心

1. 从application.example.yml中复制配置中心连接信息到application.yml中。
2. 编辑config.type属性和config.nacos属性。

seata:
  config:
    type: nacos  # 设置config.type属性为nacos配置中心
    nacos:
      server-addr: 127.0.0.1:7070       ### 配置中心地址
      namespace:
      group: SEATA_GROUP
      username: nacos                   ### nacos账户
      password: nacos                   ### nacos密码
      data-id: seataServer.properties   ### 配置文件的名称

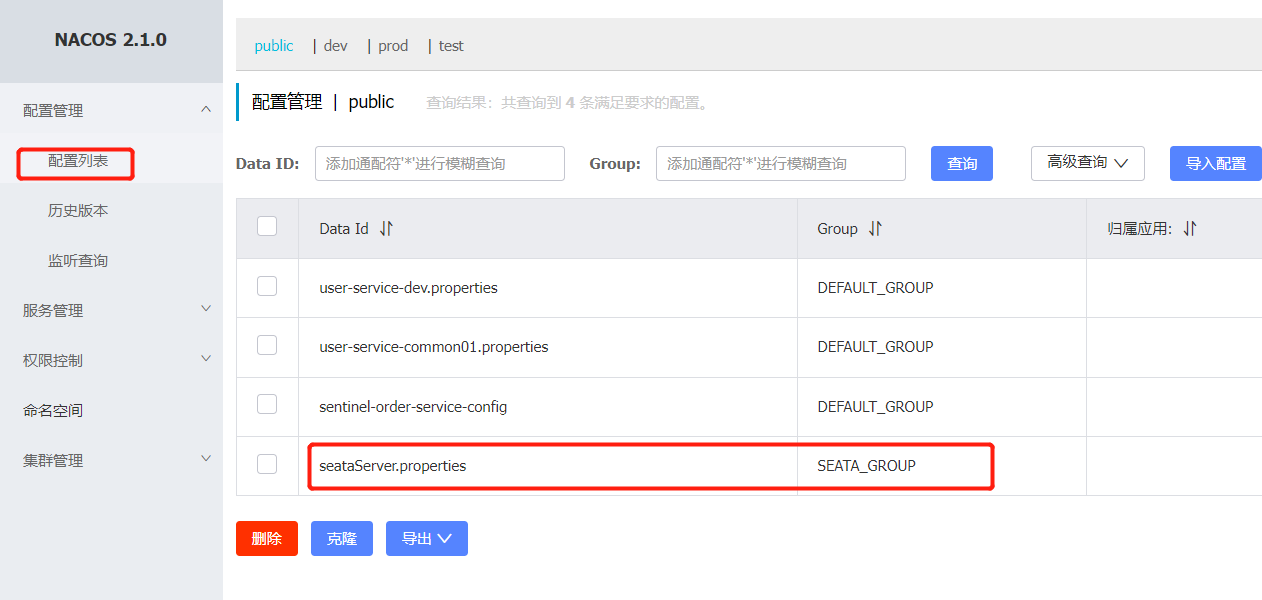

3. 在nacos配置中心中创建对应的配置文件。可以把seata的持久化模式等相关配置放在nacos配置中心中编辑，然后由seata来读取。

解决Seata服务端启动seata-server.bat闪退

运行/bin/seata-server.bat,启动Seata服务端。如果Seata服务端启动失败后，windows命令窗口会闪退，导致无法看到失败原因。

解决方式：编辑seata-server.bat

cmd    # 在最后一行前加上这段代码，防止闪退。
exit /B %ERROR_CODE%

SpringCloudAlibaba 集成 Seata客户端

Seata客户端一般是集成到微服务中的某个具体的服务。

① 导入Seata客户端依赖

不用写具体的Seata版本号，具体的Seata版本号由父pom中的SpringCloudAlibaba依赖来决定。

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

② 在服务的application.yaml配置文件中添加配置

还需要在Seat客户端中再次配置Seata服务端的信息。从而让Seat客户端找到Seat服务端。

seata:
  # seata服务端的nacos注册中心信息。参考seata服务端的配置
  registry:
    type: nacos
    nacos:
      server-addr: 127.0.0.1:8848
      # namespace默认为public
      namespace: ""
      # seata服务端在nacos注册中心的应用名称
      application: seata-server
      group: SEATA_GROUP
      username: nacos
      password: nacos
  # seata服务端的nacos配置中心信息。参考seata服务端的配置
  config:
    type: nacos
    nacos:
      server-addr: 127.0.0.1:8848
      namespace: ""
      group: SEATA_GROUP
      username: nacos
      password: nacos
  # seata服务端的事务组
  tx-service-group: default_tx_group

Seata的4种模式（XA，AT，TCC，Saga）

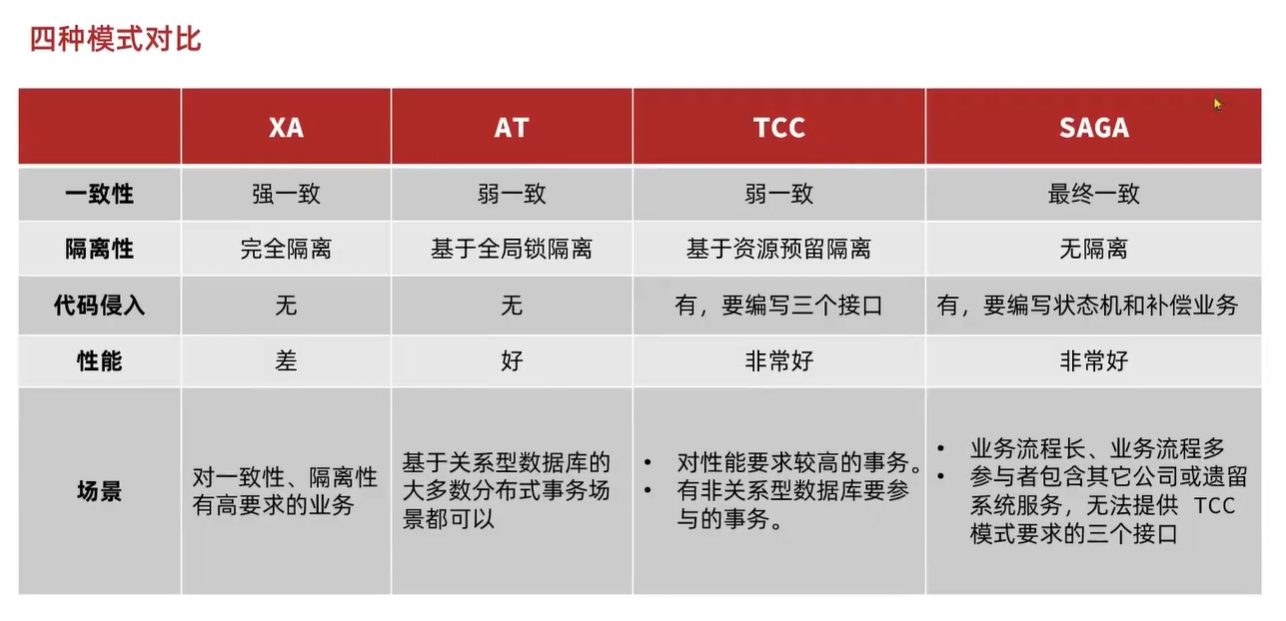

Seata提供了四种模式来解决分布式事务

• AT模式：Seata的默认模式。是最终一致性的分阶段事务模式，无业务侵入。
• XA模式：强一致性分阶段事务模式，弱可用性，无业务侵入。
• TCC模式：最终一致性的分阶段事务模式，有业务侵入。
• SAGA模式：长事务模式，有业务侵入。

其中AT模式是Seata的默认模式，也是阿里巴巴推荐的模式。

实际上，这四种模式都是2PC协议的不同实现方式，每种模式都有自己的侧重点。

XA模式

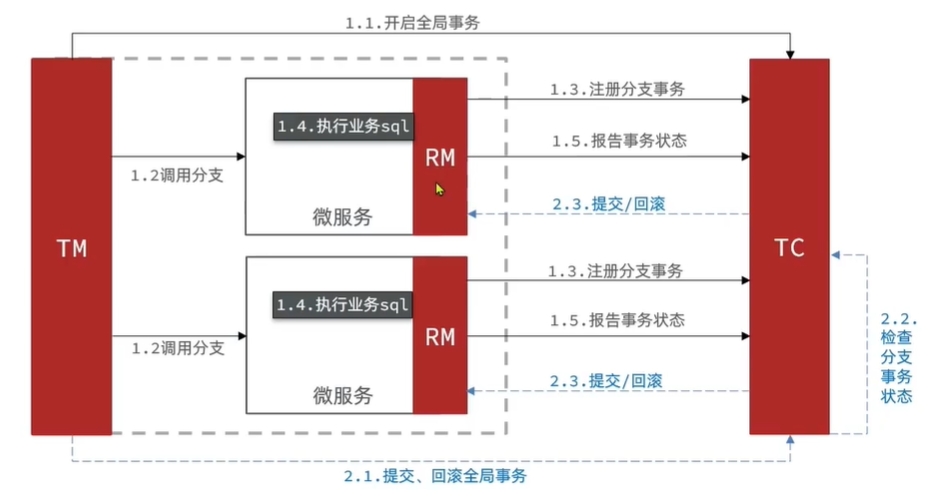

XA模式是2PC协议的一种实现方式，下图是XA模式的流程图。

阶段1：

1. 事务管理器TM 向事务协调者TC 注册一个全局事务。
2. TM向TC注册一个分支事务。一个分支事务代表一个微服务。
3. 然后各个分支事务（服务）执行各自的业务操作。并将事务操作结果报告给TC。

阶段2：

1. TC检查各个分支事务的事务操作结果。
2. 如果所有分支事务都成功完成事务操作，那么TC发送提交请求给所有分支事务。否则TC发送回滚请求给所有分支事务。
3. 各个分支事务接收TC发送的请求，来执行事务的提交/回滚操作。

XA模式的优点

优点：满足ACID特性。实现简单，没有侵入性。

XA模式的缺点

阶段1的分支事务会锁定数据库资源。只有等到阶段2分支事务才会释放资源。如果阶段1的完成时间较长，那么会导致数据库资源的长期占用。即XA模式下分布式事务的耗时长，性能差。

另外XA模式本质上使用数据库的事务机制来完成的。如果数据库不支持事务，那么XA模式就无法实现。

Seata使用XA模式

① 在服务的配置文件中添加配置

# 开启seata的XA模式
seata:
  data-source-proxy-mode: XA

② 给分布式事务的入口方法添加@GlobalTransactional注解即可。

//buy方法就是分布式事务的入口方法。该方法需要调用多个服务，多个数据库。
@GlobalTransactional
public void buy(){
  //调用订单服务，创建订单
  orderService.create();
  //调用支付服务，进行支付
  payService.toPay();
  //调用库存服务，扣减库存
  //......
}

AT模式

AT模式是2PC协议的一种实现方式。不过AT模式解决了XA模式中事务资源锁定时间长的问题。

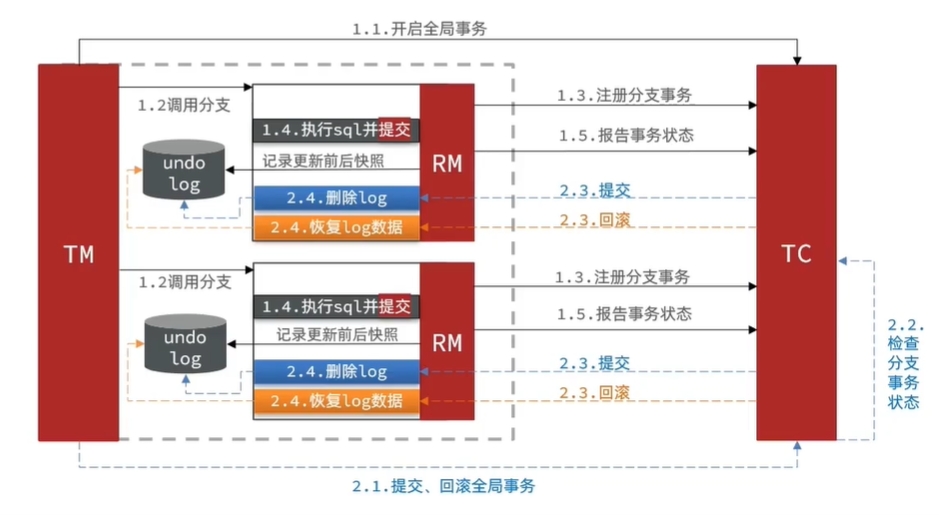

AT模式的流程图如下。

阶段1：

1. 事务管理器TM 向事务协调者TC 注册一个全局事务。
2. TM向TC注册一个分支事务。一个分支事务代表一个微服务。
3. 各个分支事务执行业务操作并提交事务，然后记录业务操作前后的信息，生成快照。
4. 分支事务向TC发送执行结果。

阶段2：

1. TC检查各个分支事务的事务操作结果。
2. 如果所有分支事务都成功完成事务操作，那么TC发送提交请求给所有分支事务。否则TC发送回滚请求给所有分支事务。
3. 各个分支事务接收TC发送的请求。如果是提交请求，那么分支事务直接删除快照。如果是回滚请求，分支事务根据快照恢复数据。

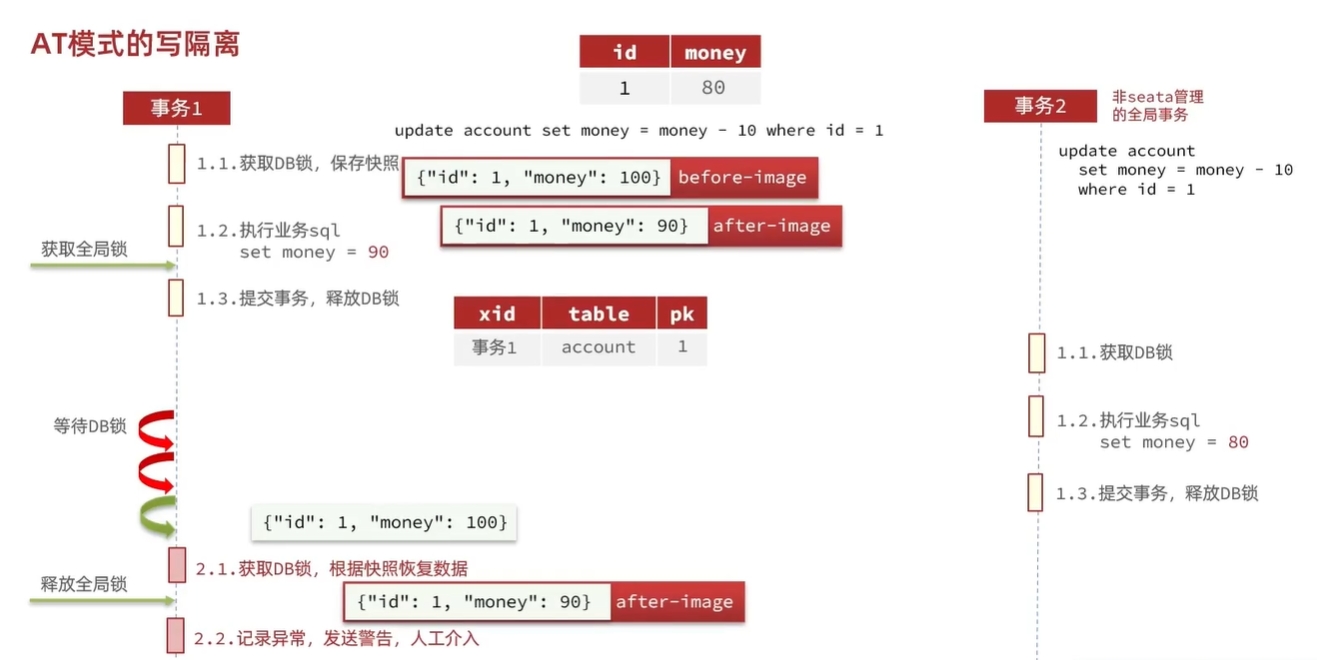

AT模式中的读写隔离问题

什么是AT模式中的读写隔离问题？

例如有一个分布式事务，里面包含事务A,B,C。有一个数据库记录R1。

在AT模式的阶段1和阶段2的中间过程中，如果有一个分布式事务之外的事务D。也修改了数据库记录R1，并提交了事务D。

那么当分布式事务在阶段2的时候进行了回滚，这样会导致事务D的修改无效。即事务D产生了脏写问题。

解决方式

通过全局锁机制+前后快照机制

全局锁是指：TC来记录分布式事务的执行过程中，分支事务修改了那条数据记录。然后将分支事务与数据库记录绑定。让这条数据库记录只能被某个分支事务修改。

前后快照机制是指：事务在提交的时候，将修改前的数据保存为before-image。将修改后的数据保存为after-image。

当阶段2需要回滚的时候，通过将现有数据记录与after-image进行对比，若一致，说明这条数据没有被其他事务修改。那么阶段2就可以回滚了。如果不一致，说明有其他事务修改了这条数据记录。那么此时需要人工干预。

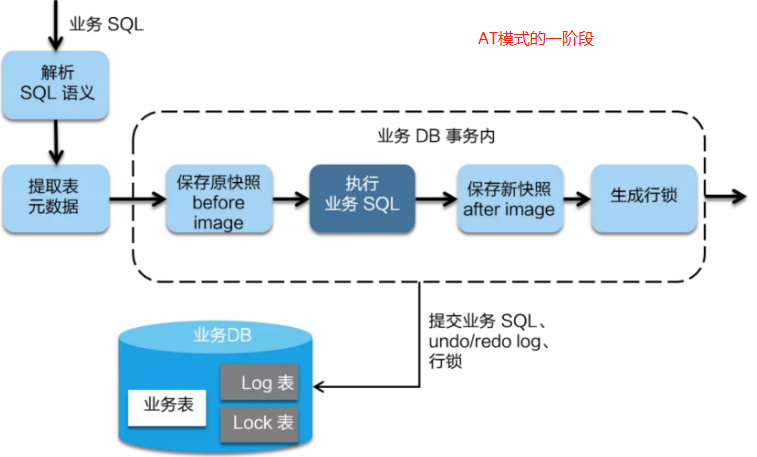

AT模式的阶段1详细过程

AT模式的阶段1：

1. Seata首先会拦截业务SQL
2. 在业务数据被更新前，将其保存成before-image（before快照）
3. 执行业务SQL,更新业务数据
4. 在业务数据更新之后，将其保存成after-image（after快照）
5. 然后对这条业务数据记录，加上行锁。
6. 以上操作全部在一个数据库事务内完成，这样保证了阶段1的原子性。

AT模式的阶段2详细过程

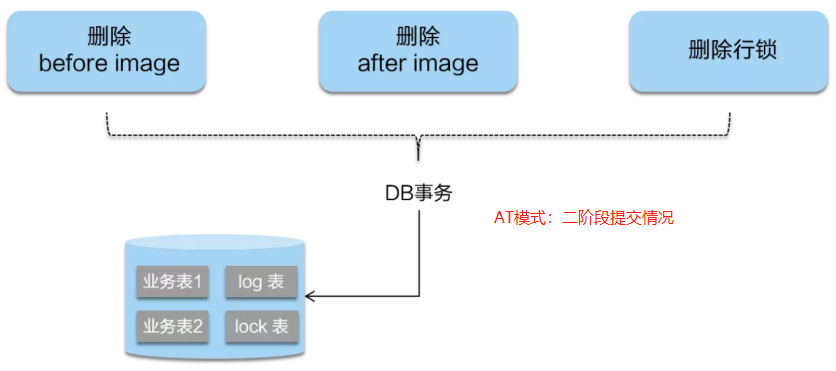

AT模式的阶段2：（正常情况下）

1. 由于事务在阶段1就已经提交了。
2. 因此阶段2，只是将before-image和after-image和行锁删除即可。

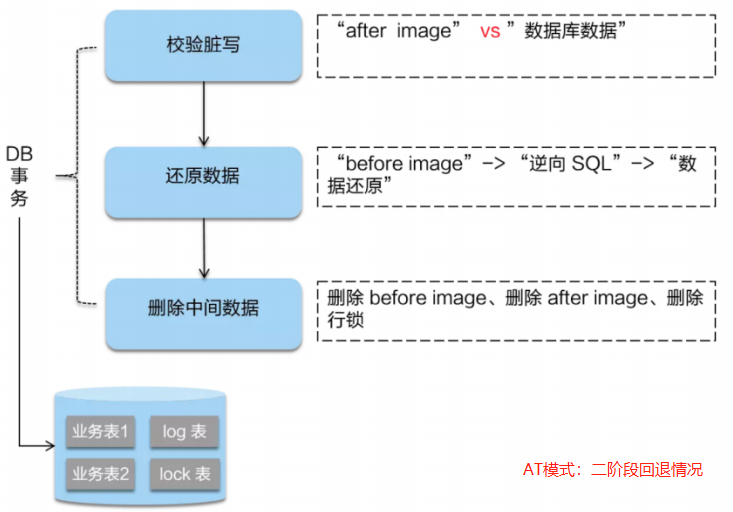

AT模式的阶段2：（回滚情况下）

1. 由于事务在阶段1就已经提交了。如果阶段2要回滚。
2. 首先要校验脏写情况，对比当前业务数据和after-image。
   1. 如果一致就说明没有脏写，可以通过before-image来回滚到之前的业务数据。
   2. 如果不一致就说明有脏写，出现脏写就需要通过人工处理。
3. 回滚完成后，最后把before-image和after-image和行锁删除即可。

AT模式和XA模式的区别

1. XA模式阶段1不提交事务，会一直锁定资源。AT模式阶段1提交事务，事务提交后释放资源。
2. XA模式的实现依赖数据库的事务来实现回滚。AT模式通过快照来实现数据回滚。
3. XA模式是强一致性。AT模式是最终一致性。

Seata使用AT模式

如果要使用Seata的AT模式，要满足以下条件:

1. Seata的服务端的存储模式要设置为db。参考上面的文章内容来设置。
2. Seata的客户端（服务）中要新增一张undo_log表。即涉及到分布式事务的服务都需要关联undo_log表。

undo_log表的建表脚本如下。要注意版本，后续版本可能会变。

create table undo_log
(
	branch_id bigint not null comment 'branch transaction id',
	xid varchar(100) not null comment 'global transaction id',
	context varchar(128) not null comment 'undo_log context,such as serialization',
	rollback_info longblob not null comment 'rollback info',
	log_status int not null comment '0:normal status,1:defense status',
	log_created datetime(6) not null comment 'create datetime',
	log_modified datetime(6) not null comment 'modify datetime',
	constraint ux_undo_log
		unique (xid, branch_id)
)
comment 'AT transaction mode undo table' charset=utf8;

3. 修改Seata的客户端的配置文件。

# 开启seata的AT模式
seata:
  data-source-proxy-mode: AT

4. 给分布式事务的入口方法添加@GlobalTransactional注解即可。

//buy方法就是分布式事务的入口方法。该方法需要调用多个服务，多个数据库。
@GlobalTransactional
public void buy(){
  //调用订单服务，创建订单
  orderService.create();
  //调用支付服务，进行支付
  payService.toPay();
  //调用库存服务，扣减库存
  //......
}

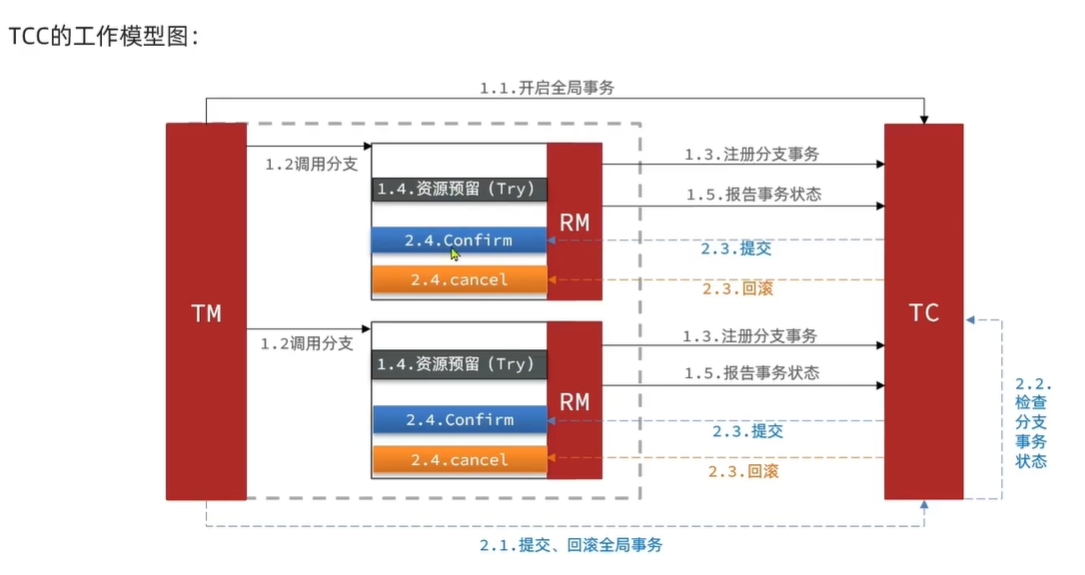

TCC模式(Try、Confirm 和 Cancel)

TCC模式需要用户根据自己的业务场景实现 Try、Confirm 和 Cancel 三个方法。

• Try：用来进行资源的检测和预留；
• Confirm：执行的业务操作提交；
• Cancel：预留资源释放；

分支事务在一阶段执行 Try 方法。在二阶段提交执行 Confirm 方法。如果一阶段错误，那么二阶段回滚执行 Cancel 方法。

TCC的优点

1. 阶段1就提交了事务。不占用数据库资源，性能好。
2. 相比AT模型，没有生成快照，全局锁，性能好。
3. 不依赖数据库的事务机制。可以适用非关系型数据库。

TCC的缺点

1. 有代码侵入，需要额外编写Try、Confirm 和 Cancel 三个方法。

TCC模式中的空回滚和业务悬挂问题

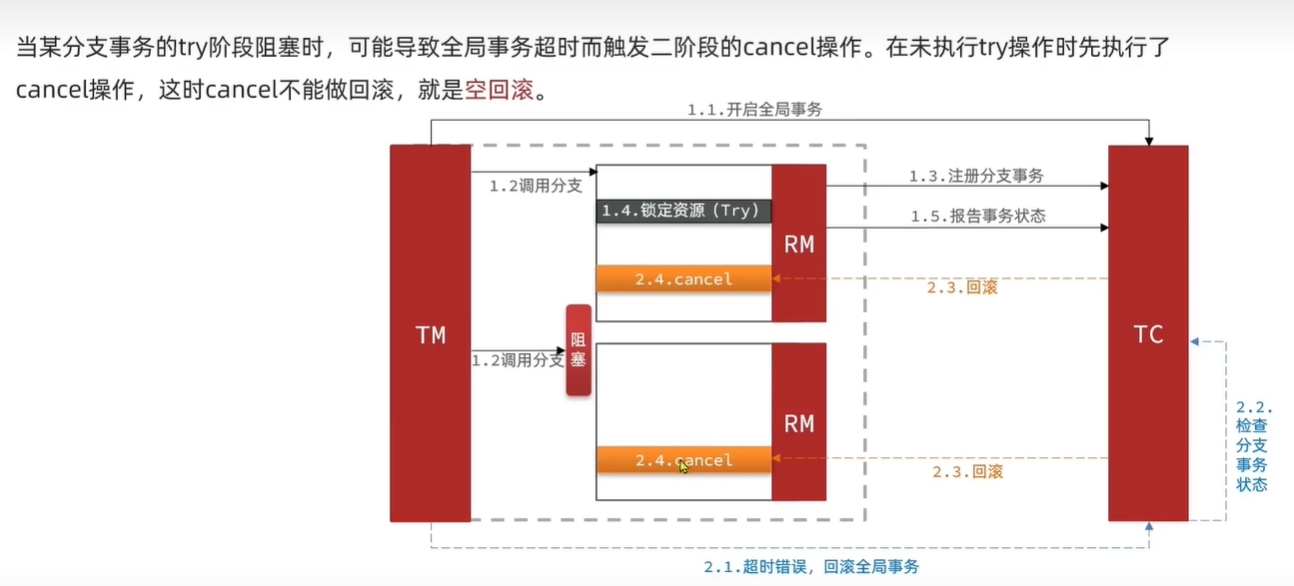

空回滚

空回滚是指：当某个分支事务A阻塞的时候。可能导致这个分支事务A超时，从而触发整个分布式事务的回滚。

由于分支事务A超时，其并没有执行业务逻辑操作。如果分支事务A执行了回滚操作，那么这个回滚操作就是空回滚。

总结：空回滚是指某个分支事务没有执行try方法的情况下，执行了cancel方法。

业务悬挂

当分布式事务结束的情况下。对于进入阻塞状态的分支事务，突然不阻塞了，又开始执行try方法。由于分布式事务已经结束，并且又执行了一次try方法。那么这种情况下就是业务悬挂。

因此应当避免分支事务在空回滚后的try操作。避免这个分支事务产生业务悬挂。

Saga模式

Saga模式是Seata提供的长分布式事务的解决方案。

• 阶段1：直接提交事务。
• 阶段2：如果事务都提交成功了，则什么都不做。如果提交失败了，则通过人工编码来进行业务回滚。

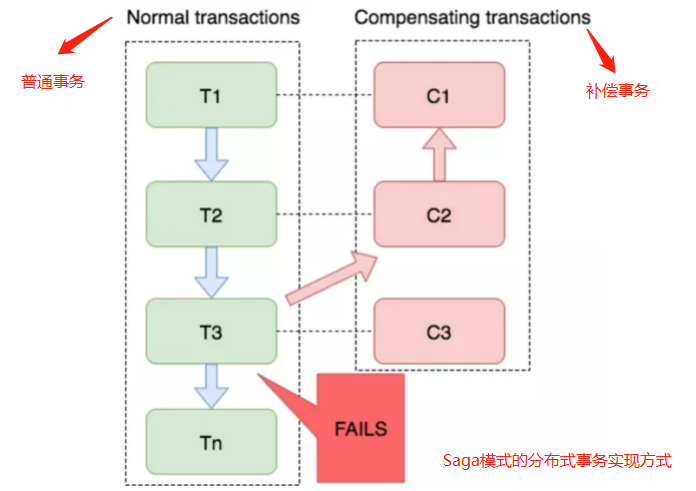

Saga模式的流程图

上图T1-T3都是正向的业务流程，都对应着一个逆向操作C1-C3。在分布式事务执行过程中，依次执行正向操作，如果所有正向操作均执行成功，那么分布式事务提交。如果任何一个正向操作执行失败，那么分布式事务会退回去执行前面参与者的逆向回滚操作，回滚已提交的参与者，使分布式事务回到初始状态。

Saga模式的优点

1. 阶段1就进行事务提交，无锁，高性能；
2. 分支事务可以异步执行逆向回滚操作，高性能。
3. 补偿服务即正向服务的“反向”，易于理解，易于实现；

Saga模式的缺点

1. 由于阶段1就提交了事务，因此没有锁，没有事务隔离，会有脏写问题。

4种模式的对比
