微服务网关组件SpringCloudGateway笔记1

当前Spring Cloud Gateway版本为2.2.9

下图为微服务架构图,图中可以看到网关的定位。

为什么要有网关？

在微服务架构中，通常一个系统会被拆分为多个微服务。那么微服务系统之外的客户端（前端页面）如何去调用微服务系统中的各个服务呢？

如果一个客户端请求很多个微服务，这样会增加客户端代码和配置的复杂性。
如果每个服务都需要鉴权，校验，跨域，日志记录等公共业务逻辑。如果每个服务都自己实现一遍，这样会增加每个服务的复杂度。我们可以将这样公共业务逻辑抽离出来，统一放到一个服务中完成。

为了解决上面的问题，微服务引入了API网关的概念。

即API网关是微服务中的一个服务节点，也是微服务系统的入口。客户端首先访问API网关后，再由API网关将客户端的请求转发到微服务系统中的服务上。

同时API网关也是一个服务。我们可以把系统中的公共业务逻辑，放到API网关中。从而让各个服务专注于各自的业务功能。

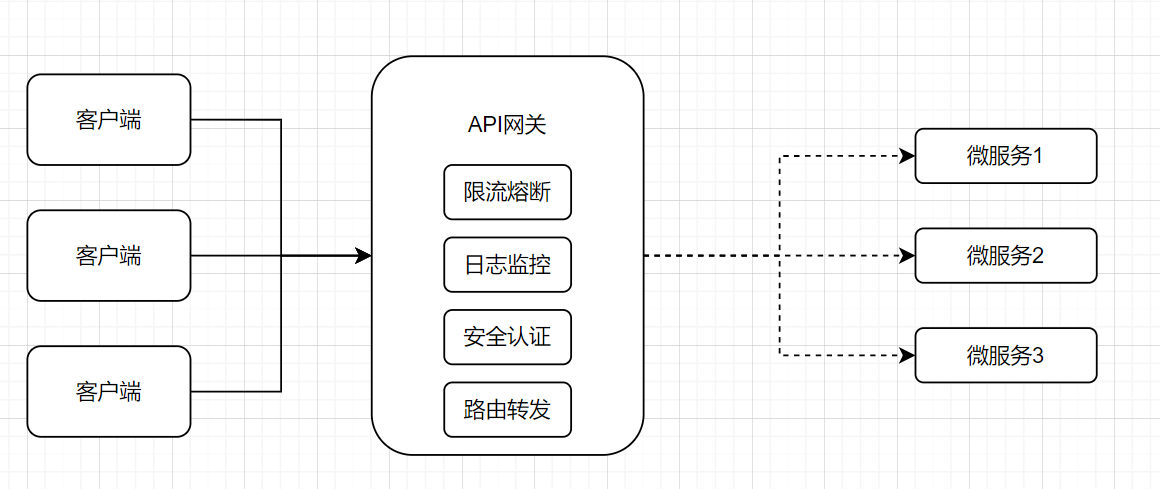

如下图是API网关可以提供的功能

网关和openFeign的区别？

openFeign是用于处理微服务系统内部中服务与服务之间的调用。
网关是用于处理微服务系统外部（客户端）向微服务系统中的服务的调用。即系统外部调用系统内部的服务

总结：API网关作为微服务系统的入口服务节点，所有的外部请求都通过API网关来调用微服务系统中的内部服务节点。而微服务内部服务之间的请求都是走OpenFeign来进行调用。

Spring Cloud Gateway介绍

Spring Cloud Gateway 是Spring Cloud官方推出的第二代网关框架。

Spring Cloud Gateway的3个核心概念

路由（Route）

路由（Route）是一个具体的请求路径信息载体。主要由下面几个部分组成：

id：路由唯一标识，区别于其他的路由
url：路由指向的目的地，客户端的请求最终被转发到的地址。
order：用于多个路由之间的排序，数值越小越靠前，匹配优先级越高。
predicate：断言是用于对请求路径进行条件判断，如果断言为true，才执行对于的路由。
filter: 过滤器是用于对请求信息和响应信息进行过滤并处理。

路由 = 路由信息 + 断言 + 过滤器。

断言(predicates)

断言是一种规则，这个规则用来匹配请求中的任何信息，比如请求头和参数等。满足了这个规则，就表示断言成功。断言成功后，才会执行对应的路由。

过滤器（Filter）

filter可以对请求信息和响应信息进行过滤并处理。例如获取请求/响应内容、对请求头/响应头的修改等。

Spring Cloud Gateway 快速开始

①：新建一个Springboot工程，引入Spring Cloud Gateway 的依赖

如果这个工程的父工程导入了Spring Cloud Alibaba依赖。那么可以不用写明Spring Cloud Gateway 的依赖版本号。具体版本由Spring Cloud Alibaba来决定。

xml

<!--gate网关-->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

注意：一定要排除掉 spring-boot-starter-web 依赖，否则会启动报错。因为springmvc 和 springcloudgateway 两者的依赖包有冲突。

② 添加Gateway的配置

yml

server:
  port: 9094  #服务端口
spring:
  application:
    name: gateway-service # 服务名称
  cloud:
    gateway:
      ## gateway的路由规则
      routes:                         #路由数组，数组形式
        - id: gateway-route1          #路由的唯一标识id
          uri: http://localhost:9091  #请求转发的地址
          order: 1                    #路由的优先级,数字越小级别越高
          ## 断言规则（用于匹配路由），数组形式
          predicates:
            ## 满足 /order-service/** 路径格式的请求,会被路由到转发地址中
            - Path=/order-service/**
          ## 过滤器规则，数组形式
          filters:
            ## StripPrefix去除原始请求路径中的第1级路径，例如将/order-service/aa/bb 变成 /aa/bb
            - StripPrefix=1

gateway会拦截客户端的请求。并将请求与gateway的路由逐一进行匹配。若请求满足路由A的断言规则。那么gateway会根据路由A的设置，把请求进行转发。

例如上面配置的意思是：若某个http请求路径满足 /order-service/** 的格式，表示断言成功，则gateway网关会把该请求的第1级路径去除，重新转发到http://localhost:9091地址上。若不满足该路径格式，表示断言失败，则将该请求与其他路由进行匹配。

③ 重启该服务，并访问。

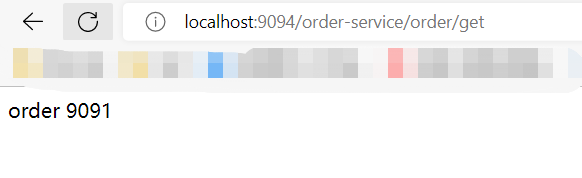

上图中的请求被gateway网关重新转发到http://localhost:9091/order/get地址上。

Spring Cloud Gateway 集成 Nacos

Spring Cloud Gateway 集成nacos。主要作用是从nacos注册中心中获取服务名称（转发地址），从而在gateway的路由配置中，不会把转发地址写死。

① 引入nacos依赖

xml

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

② 修改gateway配置文件

yml

server:
  port: 9094  #服务端口
spring:
  application:
    name: gateway-service # 服务名称
  cloud:
    gateway:
      ## gateway路由规则
      routes:                         #路由数组
        - id: gateway-route1          #路由唯一标识
          uri: lb://order-service     #请求转发地址,从nacos中获取服务名称,lb指的是负载均衡策略
          order: 1                    #路由的优先级,数字越小级别越高
          ## 断言规则数组（用于匹配路由）
          predicates:
            ## 满足 /order-service/** 路径的请求,会被路由到转发地址中
            - Path=/order-service/**
          ## 过滤器规则数组
          filters:
            - StripPrefix=1
    ## nacos注册中心配置地址
    nacos:
      discovery:
        server-addr: localhost:7070/nacos
        username: nacos
        password: nacos

配置文件修改了两处地方：

增加注册中心地址
将url的值从转发地址，改为lb://注册中心的某个服务名称。（lb是启用nacos负载均衡的意思）

此时只要按照网关地址/nacos中的服务名称/接口路径的格式去进行请求，就可以成功响应接口

③ 简写配置

上面的配置有一种简化写法，效果跟上面的配置一样

yml

server:
  port: 9094  #服务端口
spring:
  application:
    name: gateway-service # 服务名称
  cloud:
    gateway:
      ## 这段配置的意思是。自动将nacos中的服务名作为转发地址和断言规则，并且默认去除第1级路径
      discovery:
        locator:
          enabled: true
    nacos:
      discovery:
        server-addr: localhost:7070/nacos

修改两处地方：

删除之前设置的gateway路由规则。
增加gateway.discovery.locator.enabled=true的属性。意思是把nacos中的服务名默认作为转发地址和断言规则。并且转发请求时自动去除第1级路径。

这一种是约定大于配置的写法，不够灵活，并且也无法用到断言和过滤器等功能。不推荐

路由断言工厂

路由断言工厂的作用：当请求gateway时，gateway会把请求与路由逐一匹配。具体的匹配方式就是把请求与路由中的断言规则进行匹配。如果匹配成功，则请求会被路由进行转发。如果匹配失败就返回404。

下面是部分断言工厂配置的示例。具体信息请参照官网。

基于Path请求路径的断言工厂

Path：接收一个参数，判断请求的URI是否满足路径规则。

{segment}是占位符，也可以是任意字符。

yml

spring:
  cloud:
    gateway:
      routes:
        predicates:
          - Path=/red/{segment},/green/**

当请求路径满足/red/1或/green/11的时候，断言成功。

基于Method请求方法的断言工厂

Method：接收一个参数，判断请求类型是否跟指定的类型匹配。

yml

## 当请求方式为GET,POST的时候，才能断言成功
predicates:
  - Method=GET,POST

基于Datetime类型的断言工厂

After：接收一个时间参数，判断请求时间是否晚于指定时间
Before：接收一个时间参数，判断请求时间是否早于指定时间
Between：接收两个时间参数，判断请求时间是否在指定时间段内

时间参数是带有时区的时间。可以通过ZonedDateTime.now()方法获取当前时区时间。

yml

predicates:
  ### 当请求时间 >下面的时间参数，则断言匹配成功
  - After=2019‐12‐31T23:59:59.789+08:00[Asia/Shanghai]
# - Before=2017-01-20T17:42:47.789-07:00[Asia/Shanghai]
# - Between=2017-01-20T17:42:47.789-07:00[Asia/Shanghai], 2017-01-21T17:42:47.789-07:00[Asia/Shanghai]

基于远程地址的断言工厂

RemoteAddr：接收一个IP地址段，判断请求的主机地址是否在地址段中。

yml

predicates:
  ### 当请求的IP地址在下面的地址段中，则断言匹配成功
  - RemoteAddr=192.168.1.1/24

基于Cookie的断言工厂

Cookie：接收两个参数，Cookie的key和value。

判断请求的cookie是否具有指定key并且value与正则表达式匹配。

yml

predicates:
  ### 当请求的cookie，key-value为chocolate和111的时候，断言成功
  - Cookie=chocolate,111
  ### 当请求的cookie，key是chocolate，value能够匹配`ch.`正则表达式的时候，断言成功
  - Cookie=chocolate,ch.

Header：接收两个参数，key和value。

判断请求Header是否具有指定key并且value与正则表达式匹配。

yml

predicates:
  ### 请求头包含X‐Request‐Id属性，值为111
  - Header=X‐Request‐Id,111
  ## 请求头包含X‐Request‐Id属性，值需要匹配`\d+`正则表达式
  - Header=X‐Request‐Id,\d+

基于Host的断言工厂

Host：接收一个参数，主机名模式。

判断请求的Host是否满足匹配规则。

yml

# 当请求的域名，满足**.test.com格式的时候，断言成功
predicates:
  ‐ Host=**.test.com

基于Query请求参数的断言工厂

Query：接收两个参数，key和value。

判断请求参数是否具有指定key并且value与正则表达式匹配。

yml

predicates:
  # 请求需要包含请求参数name-xiaoming。例如/xxx?name=xiaoming
  ‐ Query=name,xiaoming

基于路由权重的断言工厂

Weight：接收一个[ 组名,权重 ], 然后对于同一个组内的路由按照权重转发

yml

spring:
  cloud:
    gateway:
      routes:
      # 路由01
      - id: router01
        uri: https://weighthigh.org
        predicates:
          - Weight=group1,8
      # 路由02
      - id: router02
        uri: https://weightlow.org
        predicates:
          - Weight=group1,2

上面路由01和路由02都是在一个路由组group1中。并且路由01的权重为8，路由02的权重为2。

例如当有大量的请求访问路由组group1，则80%的请求访问路由01，20%的请求访问路由02。

自定义路由断言工厂

如果我们想自定义一个自定义路由断言工厂。首先需要创建一个自定义工厂类，该类需要去继承 AbstractRoutePredicateFactory 类，重写 apply 方法的逻辑。

在apply方法中可以通过exchange.getRequest() 拿到ServerHttpRequest 请求对象，从而可以获取到请求的参数、请求方式、请求头等信息。

自定义路由断言工厂类必须满足下面要求：

该自定义类必须为spring的bean
自定义类名必须以RoutePredicateFactory作为结尾。即XXXRoutePredicateFactory
自定义类必须继承AbstractRoutePredicateFactory类
自定义类中必须声明静态内部类Config，来接收配置文件中的断言规则配置信息
自定义类中需要结合shortcutFieldOrder进行绑定配置文件中的断言信息
自定义类中需要重写apply方法中的逻辑判断。true就是匹配成功,false匹配失败。

① 编写自定义断言工厂类

java

@Component
public class CheckAuthRoutePredicateFactory extends AbstractRoutePredicateFactory<CheckAuthRoutePredicateFactory.Config> {

    public CheckAuthRoutePredicateFactory() {
        super(CheckAuthRoutePredicateFactory.Config.class);
    }

    //该方法是将配置文件中的自定义断言信息，绑定到config对象中
    public List<String> shortcutFieldOrder() {
        return Arrays.asList("value");
    }

    //重写apply方法，进行自定义断言规则匹配
    @Override
    public Predicate<ServerWebExchange> apply(Config config) {
        return new GatewayPredicate() {
            public boolean test(ServerWebExchange exchange) {
                //从请求参数中获取auth的属性值
                String auth = exchange.getRequest().getQueryParams().getFirst("auth");
                //将auth属性值与从配置文件中的自定义断言信息对比。若相同就断言成功
                if(StringUtils.isNotBlank(auth)){
                    if(auth.equals(config.value)){
                        return true;
                    }
                }
                return false;
            }
        };
    }

    //接收配置文件中的断言信息，若-CheckAuth:xxx，那么value就是接受xxx的值的。
    @Validated
    public static class Config {
        private String value;

        public String getValue() {
            return value;
        }
        public void setValue(String value) {
            this.value = value;
        }
    }
}

② 修改配置文件，增加自定义断言

CheckAuthRoutePredicateFactory自定义断言工厂的用法如下

yml

predicates:
  ## 自定义断言规则，当请求参数中auth的值为admin的请求才能匹配成功
  - CheckAuth=admin

③ 测试

当请求http://localhost:9094/order-service/order/get?auth=admin中的请求参数auth为admin时，才能断言匹配成功。

过滤器工厂

过滤器工厂可以对进入Gateway网关的请求和微服务返回的响应进行处理。比如添加/去除响应头，添加/去除参数等操作。

下面是部分过滤器工厂配置的示例。具体信息请参照官网。

过滤器工厂配置	作用	参数
AddRequestHeader	为原始请求添加Header	Header的名称及值
AddRequestParameter	为原始请求添加请求参数	参数名称及值
AddResponseHeader	为原始响应添加Header	Header的名称及值
PrefixPath	为原始请求路径添加前缀	前缀路径
RedirectTo	将原始请求重定向到指定的URL	http状态码及重定向的url
RemoveRequestHeader	为原始请求删除某个Header	Header名称
RemoveResponseHeader	为原始响应删除某个Header	Header名称
StripPrefix	用于截断原始请求的路径	使用数字表示要截断的路径的数量

示例：

yml

filters:
  # 添加请求的响应头,属性为X-Response-Red，值为Blue
  - AddResponseHeader=X-Response-Red,Blue
  # 给请求路由添加前缀 相当于spring的server.servlet.context‐path配置
  - PrefixPath=/api
  # 将请求重定向
  - RedirectTo=302,https://www.baidu.com/

自定义过滤器工厂

① 编写自定义过滤器工厂类，编写自定义过滤操作。

java

@Component
public class CuetomGatewayFilterFactory extends AbstractNameValueGatewayFilterFactory {
    Logger logger = LoggerFactory.getLogger(CuetomGatewayFilterFactory.class);
    //在apply方法进行自定义过滤操作
    @Override
    public GatewayFilter apply(NameValueConfig config) {
        return new GatewayFilter() {
            public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
                //获取配置文件中自定义过滤器的属性和值
                //例如：- Cuetom=name,xiaoming。config会获取到属性和值，并赋值到config的name，value属性中
                logger.info("调用CuetomGatewayFilterFactory");
                logger.info("config.getName() = "+config.getName());
                logger.info("config.getValue() = "+config.getValue());
                return chain.filter(exchange);
            }
        };
    }
}

②修改配置文件

yml

gateway:
      routes:
        - id: gateway-route1       #路由唯一标识
          filters:
            # 自定义过滤
            - Cuetom=name,xiaoming

③ 测试

配置文件中的name和xiaoming。会被打印到控制台中。

全局过滤器

局部过滤器和全局过滤器区别：

局部过滤器：针对某个路由,需要在配置文件的路由中进行配置。
全局过滤器：针对所有路由请求。无须再配置文件中定义。

编写全局过滤器类

java

@Component
public class CustomGateWayGlobalFilter implements GlobalFilter {
    Logger logger = LoggerFactory.getLogger(CustomGateWayGlobalFilter.class);
    //全局过滤器过滤方法
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        //将请求路径打印出来
        logger.info("CustomGateWayGlobalFilter,"+exchange.getRequest().getPath().value());
        return chain.filter(exchange);
    }
}

Spring Cloud Gateway 跨域配置

Spring Cloud Gateway有两种方式配置跨域。

方式1：通过在配置文件配置的方式

yml

spring:
  cloud:
    gateway:
      globalcors:
        cors-configurations:
          ["/**"]:                ## 允许跨域访问的资源
            allowedOrigins: "*"   ## 允许跨域的来源
            allowedHeaders: "*"   ## 允许跨域的请求头
            allowedMethods: "*"   ## 允许跨域的请求方式。如GET,POST

方式2：通过java配置类的方式

java

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.cors.CorsConfiguration;
import org.springframework.web.cors.reactive.CorsWebFilter;
import org.springframework.web.cors.reactive.UrlBasedCorsConfigurationSource;
import org.springframework.web.util.pattern.PathPatternParser;

@Configuration
public class GatewayCorsConfig {
    @Bean
    public CorsWebFilter corsFilter() {
        CorsConfiguration config = new CorsConfiguration();
        config.addAllowedMethod("*");
        config.addAllowedOrigin("*");
        config.addAllowedHeader("*");
        UrlBasedCorsConfigurationSource source = new UrlBasedCorsConfigurationSource(new PathPatternParser());
        source.registerCorsConfiguration("/**", config);
        return new CorsWebFilter(source);
    }
}

Spring Cloud Gateway 整合 Sentinel

Spring Cloud Gateway 整合 Sentinel，从而实现网关的流控降级功能。

网关作为微服务系统的入口节点，对微服务系统内部有一定的保护作用。

限流便是其中之一. 网关的限流可以简单地针对不同路由进行限流, 也可针对业务的接口进行限流，或者根据接口的特征分组限流。

① 引入依赖

xml

<!--sentinel的依赖-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>
<!--gateway整合sentinel的依赖-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
</dependency>

② 修改配置文件

yml

server:
  port: 9094  #服务端口
spring:
  application:
    name: gateway-service # 服务名称
  cloud:
    gateway:
      routes:                      #路由数组，数组形式
        - id: gateway-route1       #路由唯一标识
          uri: lb://order-service  #请求转发地址,lb指的是从nacos中按照名称获取微服务,并遵循负载均衡策略
          ## 断言规则（用于匹配路由），数组形式
          predicates:
            - Path=/order/**
    nacos:
      discovery:
        server-addr: localhost:7070/nacos

##### 下面是新增的sentinel控制台配置，上面是之前的配置##########
    sentinel:
      transport:
        port: 8720
        dashboard: localhost:8898

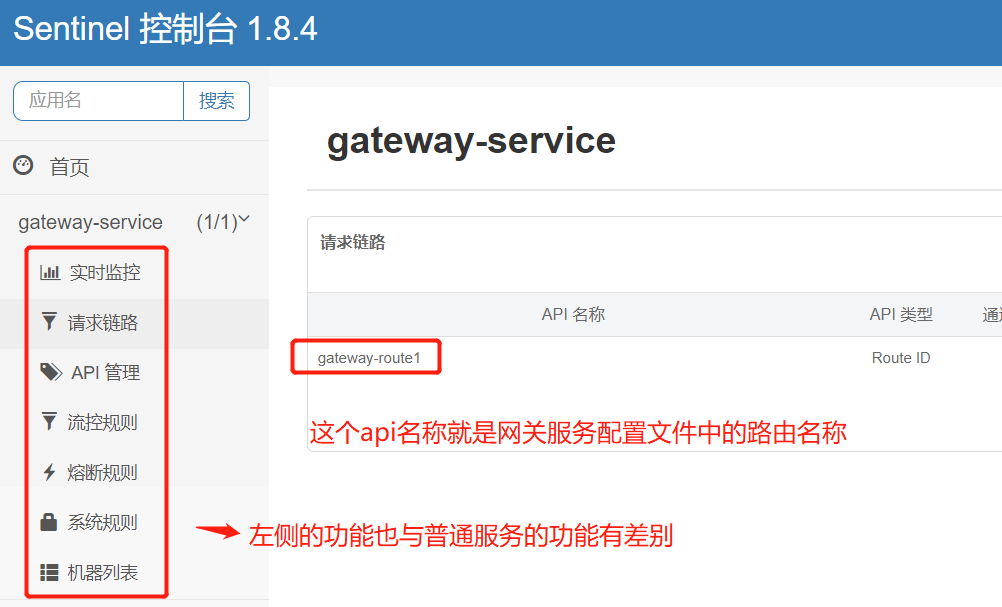

③ 重启服务，访问一下网关接口。然后登录sentinel控制台

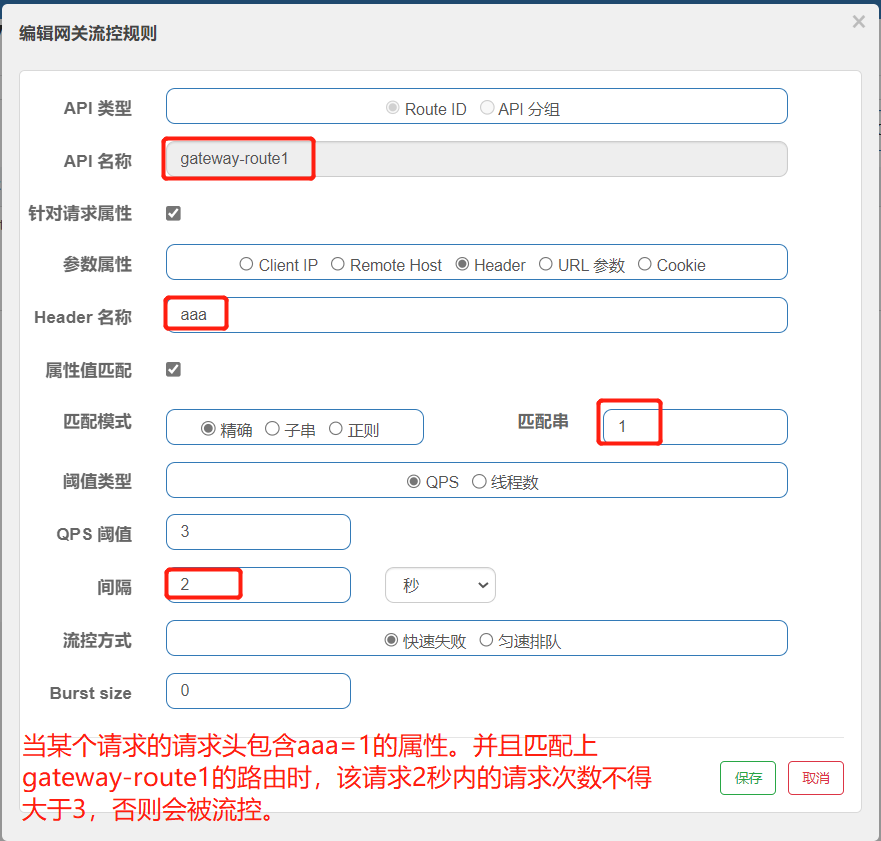

④ 可以通过sentinel控制台来对某个gateway网关路由设置流控规则，如下图

Spring Cloud Gateway 集群

为了保证 Gateway 的高可用性，可以同时启动多个 Gateway 实例进行负载，在 Gateway 集群的上游使用 Nginx 进行负载转发以达到高可用。

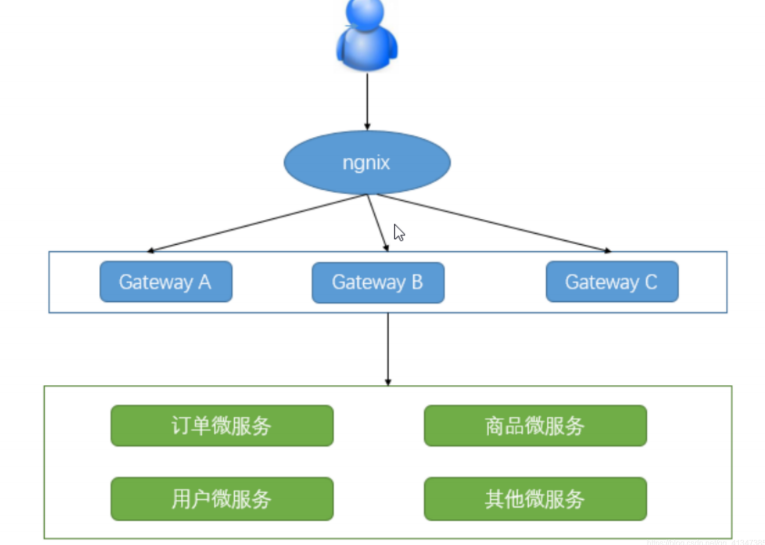

如图所示

① 创建多个 Spring Cloud Gateway 网关服务

② 进行nginx配置，让nginx对多个网关服务进行负载,从而让gateway网关高可用。

nginx配置文件如下

upstream gateway-cluster {
    server 192.168.11.109:9094;
    server 192.168.11.109:9095;
}

server {
    listen       6060;
    server_name  localhost;
    location / {
        proxy_pass http://gateway-cluster;
    }
}

③ 访问localhost:6060 就会访问其中一个网关地址。

微服务网关组件SpringCloudGateway笔记1 ​

为什么要有网关？ ​

网关和openFeign的区别？ ​

Spring Cloud Gateway介绍 ​

Spring Cloud Gateway的3个核心概念 ​

Spring Cloud Gateway 快速开始 ​

Spring Cloud Gateway 集成 Nacos ​

路由断言工厂 ​

基于Path请求路径的断言工厂 ​

基于Method请求方法的断言工厂 ​

基于Datetime类型的断言工厂 ​

基于远程地址的断言工厂 ​

基于Cookie的断言工厂 ​

基于Header的断言工厂 ​

基于Host的断言工厂 ​

基于Query请求参数的断言工厂 ​

基于路由权重的断言工厂 ​

自定义路由断言工厂 ​

过滤器工厂 ​

自定义过滤器工厂 ​

全局过滤器 ​

Spring Cloud Gateway 跨域配置 ​

Spring Cloud Gateway 整合 Sentinel ​

Spring Cloud Gateway 集群 ​

微服务网关组件SpringCloudGateway笔记1

为什么要有网关？

网关和openFeign的区别？

Spring Cloud Gateway介绍

Spring Cloud Gateway的3个核心概念

Spring Cloud Gateway 快速开始

Spring Cloud Gateway 集成 Nacos

路由断言工厂

基于Path请求路径的断言工厂

基于Method请求方法的断言工厂

基于Datetime类型的断言工厂

基于远程地址的断言工厂

基于Cookie的断言工厂

基于Header的断言工厂

基于Host的断言工厂

基于Query请求参数的断言工厂

基于路由权重的断言工厂

自定义路由断言工厂

过滤器工厂

自定义过滤器工厂

全局过滤器

Spring Cloud Gateway 跨域配置

Spring Cloud Gateway 整合 Sentinel

Spring Cloud Gateway 集群
