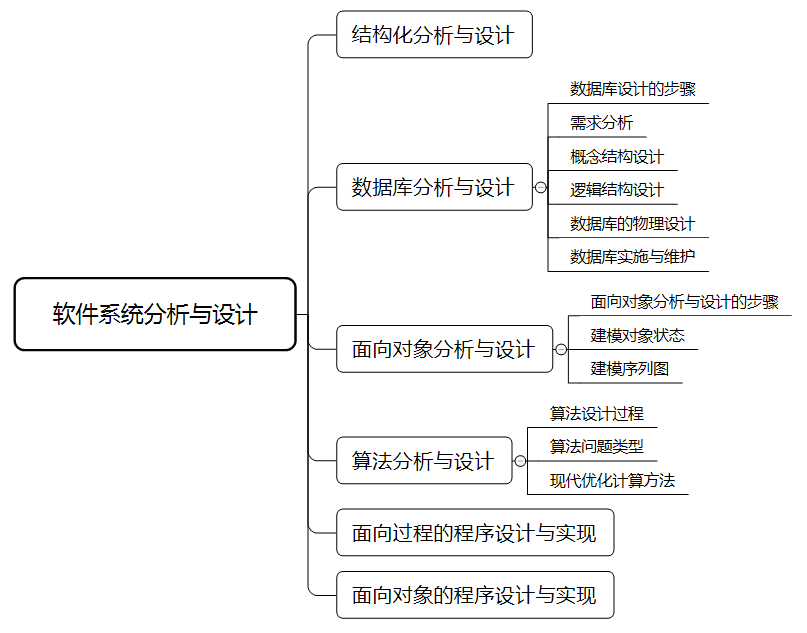

软件设计师笔记12_软件系统分析与设计_精简考点

结构化分析与设计 ⭐️

结构化分析的核心对象

• 数据：实体对象的属性和关系
• 处理：对信息的加工和处理

结构化分析步骤

① 确定系统边界，绘制系统环境图 → ② 绘制各层数据流图（自顶向下）→ ③ 定义数据字典 → ④ 定义加工（处理）说明 → ⑤ 将图、字典和加工组成分析模型。

结构化分析的最终产出结果

• 数据流图：系统数据流的可视化表示。
• 数据字典：系统数据的属性和关系的详细描述。
• 加工处理说明：系统数据的加工和处理的详细说明。（如结构化英语、判定表、判定树）

数据流图 （DFD） ⭐️

数据流图（DFD）是面向数据流建模的工具。

数据流图（DFD）的基本元素

• 外部实体：系统外部的实体，如用户、数据库、文件等。
• 数据流：系统内部的实体，如数据、信息等。
• 加工：系统内部的实体，如计算、转换、排序等。
• 数据存储：系统内部的实体，如数据库、文件等。

数据库分析与设计 ⭐️

数据库设计的策略

数据库设计的一般策略有两种:自顶向下(Top Down)和自底向上(Bottom Up)。

• 自顶向下：从整体到局部，先定义全局概念模型。
• 自底向上：从局部到整体，先定义局部概念模型。

数据库设计的步骤

数据库应用系统的生命周期分为六个阶段：

数据库规划 → 需求描述与分析 → 数据库设计与应用程序设计 → 实现 → 测试 → 运行与维护

其中：

• 需求描述与分析是以用户的角度进行的。
• 应用程序设计包括事务设计和用户界面设计。
• DDL（数据定义语言）用于建立数据库。

面向对象分析与设计 ⭐️

面向对象分析包括四个活动：建模系统功能 → 定义领域模型 → 定义交互行为和状态 → 定义设计类图

通过用例建模系统功能的步骤：

• ①确定参与者；
• ②确定需求用例；
• ③构造用例模型；
• ④记录需求用例描述。
